Що таке EBS і як працює електронна гальмівна система
Коротко: EBS (Electronic Braking System) – це електронна гальмівна система комерційного транспорту, де гальмами керує електроніка, а не пневматика напряму. Педаль працює як електронний датчик, а блок керування миттєво розраховує і розподіляє гальмівне зусилля по кожному колесу. EBS – це рівень над ABS: він включає ABS, ASR і часто ESP як підсистеми. Головні переваги – швидша реакція, коротший гальмівний шлях, рівномірний знос колодок і узгоджене гальмування зчіпки тягач-причіп. При цьому пневматика зберігається як резервна система: якщо електроніка відмовить, гальма продовжать працювати.
Сучасна вантажівка може важити до 40 тонн у складі автопоїзда, і зупинити таку масу – складна інженерна задача. Саме тому гальмівні системи комерційного транспорту еволюціонували від простої пневматики до інтелектуальних електронних систем. EBS – це сьогоднішній стандарт, який прийшов на зміну звичайному ABS. Розберемо що це таке, як воно працює і чому це важливо для тих, хто обслуговує вантажівки і причепи. Стаття написана так, щоб була зрозуміла, але технічно коректна.
Що таке EBS
EBS (Electronic Braking System) – електронна гальмівна система. Її ключова відмінність від традиційних систем у тому, що команда на гальмування передається електронним сигналом, а не тиском повітря по магістралях. Коли водій натискає на педаль, та працює не як пневматичний клапан, а як електронний датчик (brake signal transmitter): вона передає електронному блоку керування інформацію про те, наскільки сильно і швидко водій хоче загальмувати.
Блок керування миттєво обробляє цей сигнал разом з даними від датчиків і подає команди на гальмівні модулятори біля кожного колеса. Важливий нюанс: саме гальмування все одно виконується пневматикою – повітря лишається робочим тілом, яке притискає колодки. Тому EBS правильно називати електропневматичною системою: керування електронне, а виконання пневматичне. Це принципово, і ми ще повернемося до цього, коли говоритимемо про безпеку.
EBS - це рівень над ABS, а не заміна окремої функції
Часто EBS плутають з ABS або вважають їх альтернативами. Насправді EBS – це ширша система, яка включає ABS у себе як одну з функцій. Простими словами:
- ABS (антиблокувальна система) – не дає колесам заблокуватися при різкому гальмуванні, зберігаючи керованість. Це окрема функція безпеки.
- EBS – повна електронна система керування гальмами, яка вже містить у собі ABS, а також ASR (протибуксувальну систему) і часто ESP (систему курсової стійкості). Вона не лише запобігає блокуванню, а й активно керує всім процесом гальмування.
Тобто якщо ABS – це “одна функція безпеки”, то EBS – це “інтелектуальний центр керування гальмами”, у якому ABS лише частина. Сучасні вантажівки оснащуються саме EBS, бо вона дає значно більше можливостей.
Як працює EBS - покроково
Розглянемо що відбувається при гальмуванні в системі EBS:
- Водій натискає педаль. Датчик педалі (brake signal transmitter) перетворює зусилля і швидкість натискання на електронний сигнал.
- Блок керування отримує дані. ЕБУ зчитує сигнал педалі, а також показники від датчиків швидкості коліс, датчиків навантаження, інформацію про масу автомобіля.
- Розрахунок зусилля. Блок розраховує яке саме гальмівне зусилля потрібне на кожному колесі – з урахуванням завантаження, розподілу маси, зчеплення.
- Команда на модулятори. Електронний сигнал іде на гальмівні модулятори, розташовані близько до коліс. Завдяки короткому шляху повітря реакція значно швидша, ніж коли тиск треба проганяти через довгі магістралі.
- Виконання гальмування. Модулятори подають потрібний тиск повітря на гальмівні механізми кожного колеса – індивідуально і точно.
- Постійний контроль. Система безперервно відстежує швидкість обертання коліс і коригує тиск у реальному часі – запобігаючи блокуванню (ABS), пробуксовці (ASR) і втраті стійкості (ESP).
Уся ця послідовність відбувається за частки секунди і повторюється безперервно під час гальмування.

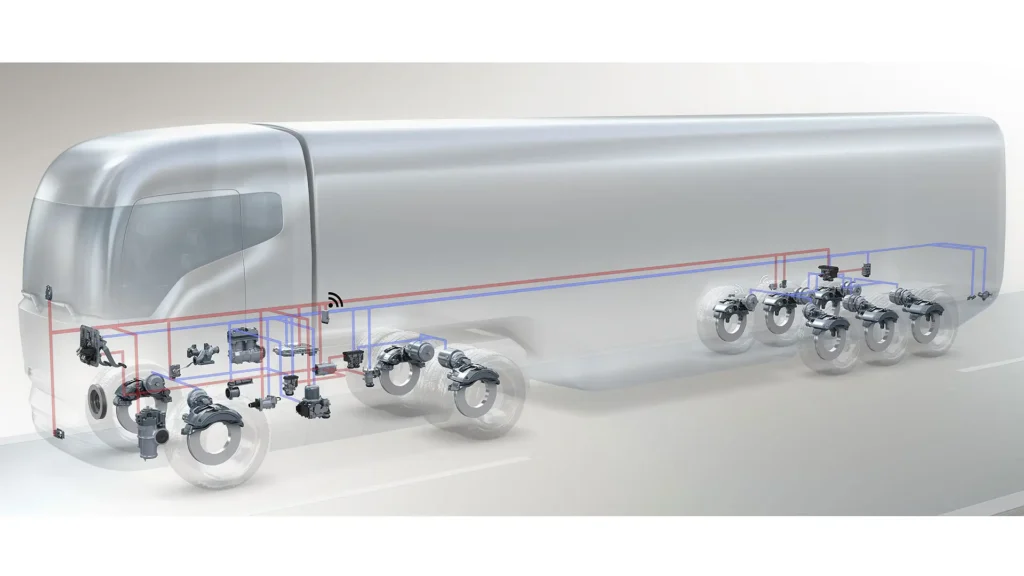

З яких компонентів складається EBS
Основні елементи електронної гальмівної системи:
- Електронний блок керування (ЕБУ) – “мозок” системи, що обробляє дані і керує гальмуванням
- Датчик педалі (brake signal transmitter) – перетворює натискання педалі на електронний сигнал
- Гальмівні модулятори – виконавчі пристрої біля коліс, що подають точний тиск повітря
- Датчики швидкості обертання коліс – відстежують швидкість кожного колеса для роботи ABS/ASR
- Датчики зносу гальмівних колодок – контролюють залишковий ресурс колодок
- Пневматична система – компресор, ресивери, магістралі (виконавча частина, що лишається як у звичайних системах)
- CAN-шина – для обміну даними між компонентами і з причепом
Чому EBS краще за звичайне ABS
Перехід на EBS дав кілька суттєвих переваг:
Швидша реакція і коротший гальмівний шлях
Електронний сигнал передається швидше, ніж повітря проходить магістралями. Плюс модулятори розташовані близько до коліс. Разом це скорочує час спрацювання гальм і, відповідно, гальмівний шлях – що критично для важкої техніки.
Точний розподіл зусилля по осях
EBS розраховує і подає на кожне колесо саме стільки зусилля, скільки потрібно з урахуванням завантаження. Це не лише ефективніше гальмування, а й рівномірний знос колодок – вони зношуються рівномірно по всіх осях, що зменшує витрати на обслуговування.
Узгоджене гальмування зчіпки тягач-причіп
Це одна з найважливіших переваг. Звичайне ABS не забезпечувало узгодженості гальмування між тягачем і причепом. EBS через CAN-зв’язок синхронізує гальмування всієї зчіпки – тягач і причіп гальмують як єдине ціле. Для причепів існує окрема версія системи – TEBS (Trailer EBS).
Інтеграція систем безпеки і діагностика
EBS об’єднує ABS, ASR, ESP в одну систему і служить основою для сучасніших систем допомоги водієві. Крім того, електроніка дозволяє точну діагностику – система сама повідомляє про несправності і дає сервісу детальну інформацію через сканер.
Безпека: що буде, якщо електроніка відмовить
Логічне питання – наскільки безпечно довіряти гальма електроніці? Тут закладено важливий запобіжник. Оскільки EBS – електропневматична система, пневматична частина в ній зберігається повністю. Якщо електроніка з якоїсь причини відмовляє, система відкочується на звичайне пневматичне гальмування – гальма продовжують працювати, хоч і без розширених функцій EBS. Водночас на панелі приладів засвічується попередження про несправність.
Тобто електроніка додає можливості, але не позбавляє автомобіль базової здатності гальмувати. Це резервування – принципова вимога безпеки для комерційного транспорту.
Типові несправності EBS і як їх діагностувати
- Несправності датчиків швидкості коліс – обрив, замикання, забруднення
- Проблеми модуляторів – механічні або електронні
- Несправності датчиків зносу колодок
- Помилки проводки і роз’ємів – особливо у з’єднанні тягач-причіп (роз’єм EBS має 7 контактів проти 5 у ABS, мультивольтний, стандарт ISO 7638)
- Недостатній тиск повітря – впливає на коректну роботу
Висновок
EBS – це сучасний стандарт гальмівних систем комерційного транспорту, де електроніка керує гальмуванням точно і швидко, інтегруючи ABS, ASR і ESP в єдину систему. Вона дає коротший гальмівний шлях, рівномірний знос колодок, узгоджене гальмування зчіпки і точну діагностику – при збереженні пневматики як резерву для безпеки. Для сервісів комерційного транспорту розуміння EBS і наявність обладнання для її діагностики – це можливість обслуговувати сучасну техніку на належному рівні.
Якщо ви обслуговуєте гальмівні системи вантажівок і причепів і шукаєте обладнання для діагностики EBS – ми допоможемо підібрати рішення під ваші задачі. Зв’яжіться за консультацією.
Часті запитання
Чим EBS відрізняється від ABS?
ABS – це окрема функція, яка не дає колесам заблокуватися при гальмуванні. EBS – це повна електронна гальмівна система, яка включає ABS у себе, а також ASR (протибуксувальну) і часто ESP (курсову стійкість). У EBS гальмами керує електроніка (педаль працює як датчик), а в звичайних системах команда передається пневматично. EBS швидша, точніша і забезпечує узгоджене гальмування тягача з причепом, чого ABS не давало.
Чи безпечно, що гальмами керує електроніка?
Так, бо в EBS закладено резервування. Це електропневматична система – керування електронне, але виконання пневматичне, і пневматика зберігається повністю. Якщо електроніка відмовить, система відкочується на звичайне пневматичне гальмування, і гальма продовжують працювати. На панелі при цьому з’являється попередження про несправність.
Що означає TEBS?
TEBS (Trailer EBS) – це електронна гальмівна система для причепів і напівпричепів. Вона працює у зв’язці з EBS тягача через CAN-шину, забезпечуючи узгоджене гальмування всієї зчіпки. Завдяки цьому тягач і причіп гальмують синхронно, як єдине ціле.
Чому EBS зношує колодки рівномірніше?
EBS розраховує і подає на кожне колесо саме те зусилля, яке потрібне з урахуванням завантаження і розподілу маси. Завдяки точному розподілу гальмівного зусилля по всіх осях колодки зношуються рівномірно, а не нерівномірно як у простіших системах. Це зменшує витрати на заміну колодок.
Як діагностувати несправність EBS?
EBS діагностується спеціалізованим обладнанням, яке зчитує коди помилок, показує параметри в реальному часі і дозволяє перевірити компоненти. Використовують мультимарочні сканери (наприклад Jaltest CV) або поглиблену діагностику конкретних систем. Окремі компоненти – датчики швидкості, датчики зносу, модулятори – можна перевірити спеціальними тестерами поза машиною.

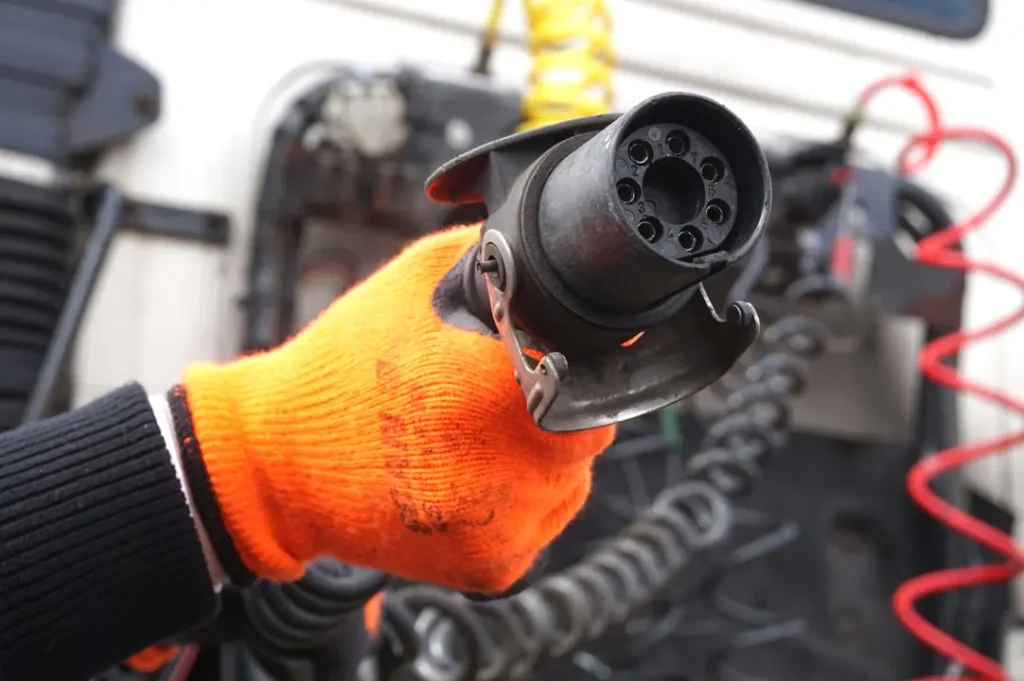

Чим відрізняється роз’єм EBS від роз’єму ABS?
Роз’єм EBS у з’єднанні тягач-причіп зазвичай має 7 контактів і є мультивольтним (стандарт ISO 7638), тоді як роз’єм ABS зазвичай має 5 контактів. Ці роз’єми і кабелі вразливі до пошкоджень – погнуті контакти, тріщини проводів, бруд усередині – тому потребують акуратного поводження.
