Ремонт, програмування і клонування ЕБУ вантажівок - що це, коли що потрібно і як не помилитися з вибором
Коротко: Несправний блок керування (ECU/ЕБУ) на вантажівці – це не завжди кінець і не завжди привід купувати новий за ціною крила. У більшості випадків блок можна відремонтувати, запрограмувати або склонувати – і він працюватиме так само як оригінальний. Але є важливе застереження: результат залежить від того, що з блоком робили до цього. Якщо блок вже “правили” гаражними методами або програмно відшивали логіку – це міняє картину. У цій статті розбираємо коли який варіант виправданий, які несправності ECU бувають і як правильно підійти до вирішення проблеми.
Блок керування двигуном (ECU – Electronic Control Unit, або ЕБУ – електронний блок управління) – це центральний комп’ютер вантажівки. Він керує впорскуванням палива, роботою турбіни, системою SCR/AdBlue, коробкою передач, ABS, EBS і десятками інших систем одночасно. Коли він виходить з ладу – машина або взагалі не їде, або їде з серйозними обмеженнями.
Стандартна реакція – пошук нового блоку. Але новий оригінальний ECU на вантажівку MAN, Scania, Volvo або DAF може коштувати від кількох тисяч до десятків тисяч доларів, а ще потребує дилерського програмування і прив’язки до конкретної машини. У більшості випадків є альтернатива – і вона розумніша.
Чому виходить з ладу ECU вантажівки
Блоки керування на вантажній техніці – це промислова електроніка, розрахована на тривалу роботу в жорстких умовах. Але і вона має свої вразливі місця.
Волога і корозія. Найпоширеніша причина. Вода потрапляє через пошкоджений корпус, зношені ущільнення роз’єму або під час мийки під тиском. Волога викликає окислення контактів і плати, яке спочатку дає плаваючі помилки, а потім – повний відмов блоку.
Перегрів. ЕБУ вантажівок встановлюються в моторному відсіку або кабіні і постійно працюють при підвищених температурах. З часом деградують конденсатори, транзистори і мікросхеми пам’яті – особливо при порушеннях вентиляції або якщо блок встановлений нестандартно.
Стрибки напруги. Некоректна робота генератора, помилки при підключенні акумулятора або пусковий кабель “навпаки” – все це може спалити драйвери форсунок, транзистори або захисні елементи плати.
Механічні пошкодження. Удар, вібрація, пошкодження роз’єму або самого корпусу – особливо актуально для спецтехніки і техніки, що працює в складних умовах.
Природній знос компонентів. При великих пробігах (500 000+ км) деякі елементи просто виробляють ресурс – особливо електролітичні конденсатори, які з часом втрачають ємність і дають нестабільну роботу блоку.
Наслідки некваліфікованого втручання. Це окрема і дуже поширена причина проблем. Якщо до блоку вже “добирались” – перепаювали щось наосліп, програмно відшивали логіку, відключали AdBlue або EGR неправильними методами – подальший ремонт стає значно складнішим або неможливим. Бо невідомо що саме і як змінили.
Три варіанти вирішення проблеми з ЕБУ

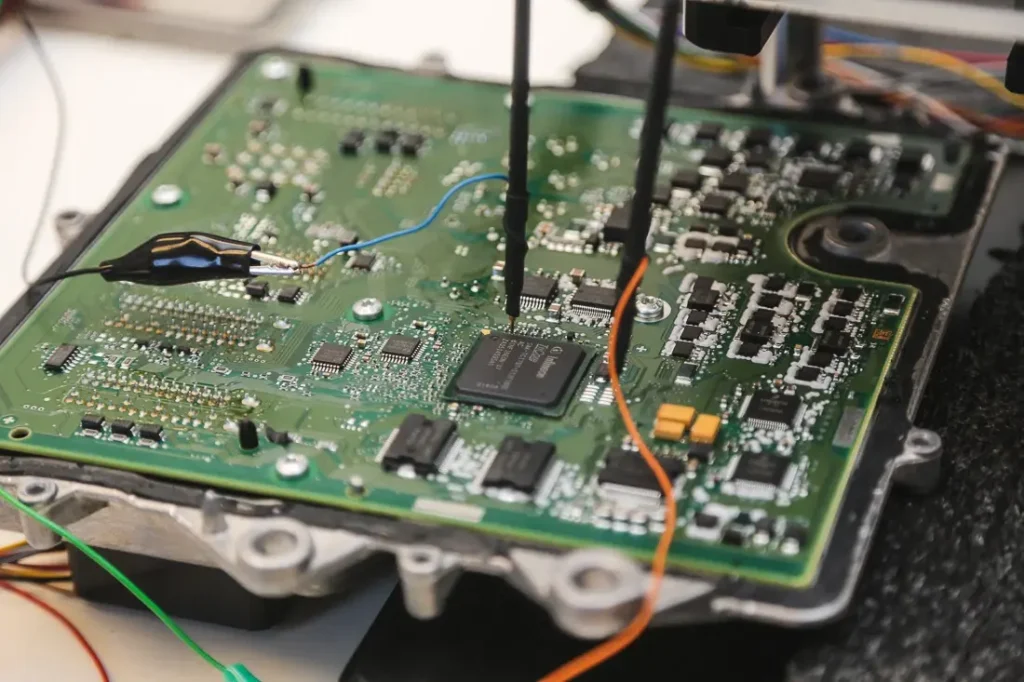

1. Ремонт блоку – відновлення на рівні плати

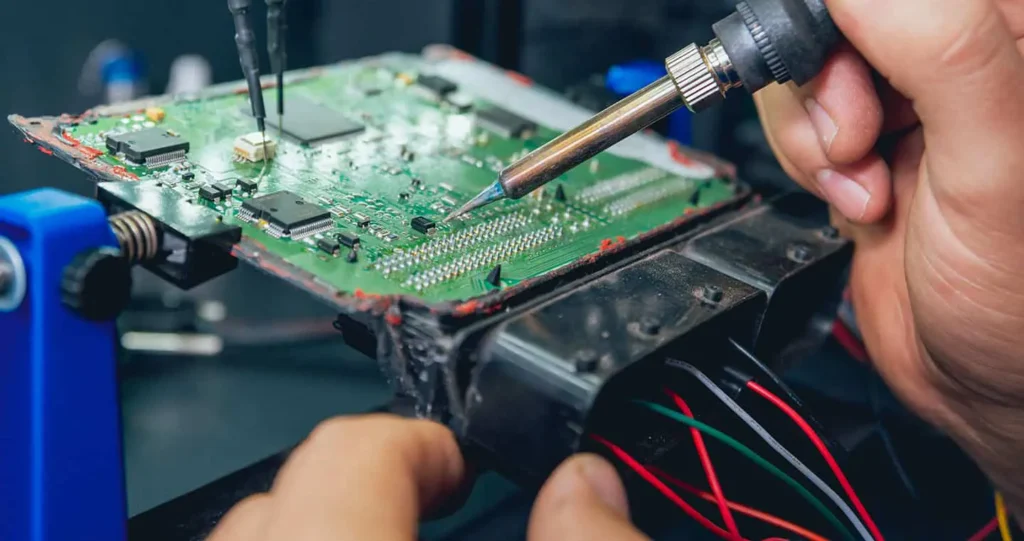

Якщо блок фізично пошкоджений – волога, перегрів, спалені компоненти – його можна відремонтувати. Це означає повноцінну роботу з платою: діагностику на рівні мікросхем, пошук несправного елемента (драйвер форсунки, транзистор, конденсатор, мікросхема пам’яті), його заміну і перевірку після ремонту.
Ремонт виправданий коли:
- Є конкретне фізичне пошкодження – сліди вологи, гару, пробій
- Блок не запускається або дає плаваючі симптоми без логічних кодів помилок
- Новий оригінальний блок коштує значно дорожче ремонту
- Потрібно зберегти прив’язку до машини і всі оригінальні налаштування
Важливо: результат ремонту напряму залежить від того, в якому стані блок і чи не було в ньому попереднього стороннього втручання. Якщо блок вже ремонтували до цього – і особливо якщо його “правили” без документації і схем – це значно ускладнює або унеможливлює якісний ремонт. Саме тому при зверненні завжди запитуємо повну історію блоку.
2. Програмування і адаптація – коли блок новий або б/в
Якщо блок фізично справний, але його треба прив’язати до конкретної машини, оновити програмне забезпечення або адаптувати після заміни – це завдання програмування і адаптації.
Типові ситуації:
- Встановлено новий або б/в блок – потрібна прив’язка VIN, імміобілайзера, калібрування систем
- Після ремонту двигуна або трансмісії потрібна адаптація ECU до нових параметрів
- Оновлення програмного забезпечення блоку за бюлетенем виробника
- Відновлення програмної частини після збою (corrupted firmware)
Програмування виконується спеціалізованим обладнанням з оригінальними або офіційними файлами прошивки – без самопальних рішень і без зміни логіки роботи систем. Блок після програмування працює так само як той, що вийшов з заводу.
3. Клонування – коли потрібен точний дублікат
Клонування – це перенесення повного образу програмного забезпечення і даних з одного блоку на інший (донорський). Результат – два ідентичних блоки, обидва прив’язані до тієї ж машини і з тими ж налаштуваннями.
Клонування виправдане коли:
- Оригінальний блок фізично пошкоджений і ремонт неможливий
- Потрібен запасний блок “в кишеню” для критичної техніки
- Новий оригінальний блок недоступний або терміни поставки неприйнятні
- Потрібно зберегти всі оригінальні калібрування, прив’язку до машини і дані напрацювання
Технічно клонування – найскладніша операція з трьох, бо вимагає повного читання пам’яті оригінального блоку включно із захищеними областями. Не всі блоки можна склонувати, і не всі фахівці мають обладнання для цього.
Принциповий момент: стандартна конфігурація vs "відшивка"
На ринку є два підходи до роботи з ЕБУ – і між ними принципова різниця.
Перший підхід – відновити блок до стандартного робочого стану. Програмне забезпечення відповідає специфікації виробника. Всі системи – SCR, AdBlue, EGR, DPF – працюють так як задумано. Блок поводиться як оригінальний з заводу.
Другий підхід – “колхозне” програмування: відшивання AdBlue, відключення EGR, зміна лімітів, зняття обмежень. Виглядає як рішення, але насправді створює проблеми: некоректна робота суміжних систем, непередбачувана поведінка в певних режимах, і головне – якщо після цього щось піде не так, виправити значно складніше, бо вихідна логіка вже порушена.
MVK Systems працює тільки за першим підходом. Ми не відшиваємо AdBlue, не знімаємо обмеження і не змінюємо логіку роботи систем. Блок після нашої роботи має стандартну конфігурацію – таку, як передбачав виробник. Це принципова позиція, а не обмеження послуги.
З тієї ж причини ми відмовляємо в роботі з блоками, які вже були в “гаражному” ремонті або програмно відшиті до нас. Не тому що не вміємо – а тому що без розуміння що саме і як змінили до нас, ми не можемо гарантувати результат. І не будемо ставити свою гарантію на чужу роботу невідомої якості.
З якою технікою працюємо
Ремонт, програмування і клонування ЕБУ виконуємо для всієї лінійки комерційної та спеціальної техніки:
- Вантажні автомобілі: MAN, Scania, Volvo, DAF, Mercedes-Benz, Iveco, Renault Trucks, КАМАЗ
- Автобуси: MAN, Neoplan, Setra, Mercedes-Benz, Volvo, Ikarus
- Будівельна і кар’єрна техніка: Caterpillar, Komatsu, Liebherr, Volvo CE, Hyundai Construction
- Сільськогосподарська техніка: John Deere, Case, New Holland, Claas, Fendt
- Навантажувачі і складська техніка: Linde, Still, Toyota Industrial, Jungheinrich, Hyster
Повний перелік виробників і видів робіт – на сторінці послуги програмування і ремонту ЕБУ.
Як відбувається процес
Незалежно від того, чи потрібен ремонт, програмування або клонування, процес починається однаково – з діагностики і з’ясування повної картини.
Крок 1. Прийом і огляд блоку. Фіксуємо маркування, серійний номер, виробника, з’ясовуємо історію блоку – чи був у ремонті до нас, чи виконувалось програмне втручання. Якщо є сумніви – говоримо про це відразу, до початку роботи.
Крок 2. Діагностика. Перевірка блоку на стенді: живлення, комунікаційні протоколи, стан пам’яті, наявність фізичних пошкоджень на рівні компонентів. Читання поточного програмного забезпечення і порівняння з оригінальною специфікацією.
Крок 3. Визначення обсягу робіт і погодження. Після діагностики – чіткий висновок: що саме потрібно зробити, скільки це коштує і які терміни. Без сюрпризів після.
Крок 4. Виконання робіт. Ремонт плати, програмування або клонування – залежно від діагнозу. Всі роботи з оригінальними специфікаціями і без зміни логіки систем.
Крок 5. Тестування і перевірка. Після виконання робіт – повна перевірка блоку на стенді. Результат фіксується до передачі клієнту.
Якщо маєте питання або хочете відправити блок на діагностику – заповніть форму запиту, опишіть техніку і симптоми, і ми зв’яжемося для уточнення деталей.
Висновок
Несправний ЕБУ – не вирок і не привід одразу шукати новий блок за ціною нового двигуна. Ремонт, програмування або клонування в більшості випадків дають той самий результат значно дешевше і швидше.
Але є одна умова: блок має бути в стані, з яким можна працювати. Якщо його вже “відшивали”, “правили” або програмно відключали системи – це ускладнює або унеможливлює якісний результат. Тому якщо є вибір – звертайтесь з проблемою одразу, не після кількох спроб “дешевого рішення”.
Детальніше про всі види робіт з блоками керування – на сторінці послуги. Для відправки блоку або консультації – форма запиту.
FAQ - Поширені запитання
Чим ремонт ЕБУ відрізняється від програмування?
Ремонт – це фізична робота з платою: заміна пошкоджених мікросхем, конденсаторів, транзисторів або драйверів. Потрібен коли блок фізично несправний – волога, перегрів, спалений компонент. Програмування – це робота з програмним забезпеченням блоку: прив’язка до машини, оновлення прошивки, адаптація після заміни. Часто після ремонту плати ще потрібне програмування – це різні етапи одного процесу.
Що таке клонування ЕБУ і коли воно потрібне?
Клонування – перенесення повного образу програмного забезпечення і даних з оригінального блоку на донорський. Результат – два ідентичних блоки з тією ж прив’язкою до машини і тими ж налаштуваннями. Виправдане коли оригінальний блок фізично пошкоджений і ремонт неможливий, або коли потрібен запасний блок для критичної техніки.
Скільки часу займає ремонт або програмування ЕБУ вантажівки?
Залежить від типу роботи і складності. Діагностика знятого блоку – від 1 до кількох годин. Програмування або адаптація – як правило 1 робочий день. Ремонт плати з компонентним відновленням або клонування – від 1 до 3 робочих днів залежно від складності пошкодження і типу блоку.
Ви берете блоки які вже були в ремонті або з відшитим AdBlue?
З такими блоками ми не працюємо – і пояснюємо чому: якщо блок вже ремонтували або програмно відшивали до нас, ми не знаємо що саме і як було змінено. Без цього розуміння ми не можемо гарантувати результат і не будемо ставити свою гарантію на чужу роботу невідомої якості. Краще звернутись одразу, до будь-яких втручань.
Чи збережуться оригінальні налаштування і прив’язка до машини після ремонту?
Так, це одна з ключових цілей роботи. Ми не змінюємо логіку роботи систем і не відшиваємо нічого зі стандартної конфігурації. Блок після ремонту або клонування має ту ж прив’язку до VIN і іммобілайзера, ті ж калібрування і ту ж конфігурацію що й оригінальний блок з заводу.
З якими марками вантажівок і спецтехніки ви працюєте?
З усіма основними виробниками комерційної і спеціальної техніки: MAN, Scania, Volvo, DAF, Mercedes-Benz, Iveco, Renault Trucks, Caterpillar, Komatsu, John Deere, Case, Claas, Linde, Still та іншими. Повний перелік – на сторінці послуги.
