Помилка SCR на вантажівці - що означає і що робити
Коротко: Помилка SCR – це сигнал ЕБУ про те, що система нейтралізації оксидів азоту (NOx) працює нижче допустимої ефективності. ЕБУ постійно порівнює показники двох NOx-датчиків – до і після каталізатора – і якщо конверсія NOx падає нижче порогу, фіксує код (найчастіше P20EE або P204F). Причини різні: неякісний AdBlue, кристалізація у форсунці, несправний NOx-датчик, деградований каталізатор. Euro 5 реагує зниженням крутного моменту, Euro 6 може обмежити швидкість до 20 км/год або заблокувати запуск. Скидання коду без діагностики не вирішує проблему – він повернеться в тому ж їздовому циклі.

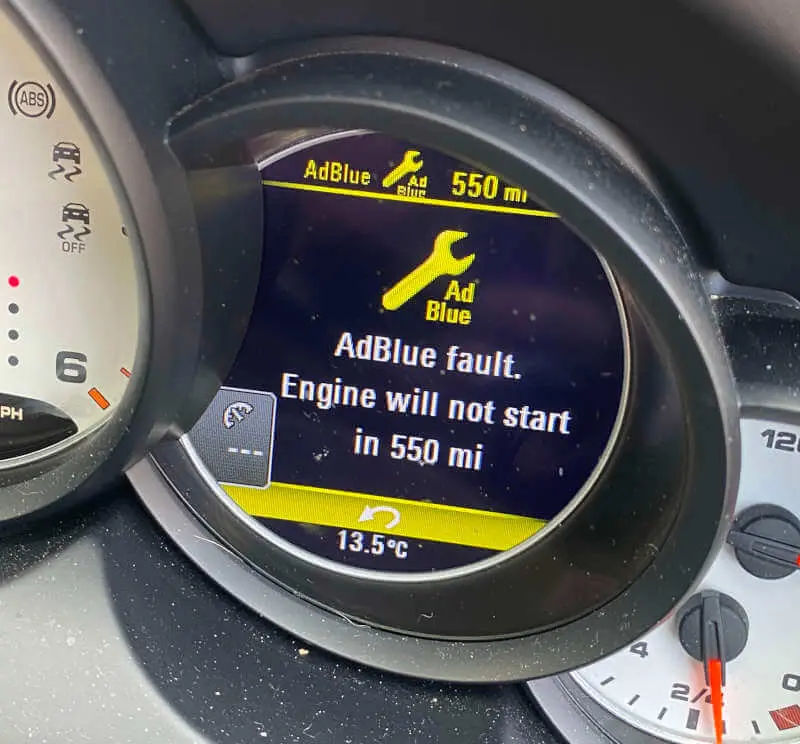

Загорівся жовтий або червоний індикатор SCR, з’явилось попередження про AdBlue – або сканер показав P20EE і ви шукаєте що це означає. Стаття написана для тих, хто займається обслуговуванням вантажівок і хоче розібратись в системі, а не просто скинути код і чекати поки він повернеться.
Як працює система SCR - коротко
SCR (Selective Catalytic Reduction) – система нейтралізації оксидів азоту (NOx) у вихлопних газах. Обов’язкова для дизельної техніки Euro 5 і Euro 6.
Принцип: насос подає AdBlue (32,5% водний розчин сечовини за стандартом ISO 22241) під тиском до форсунки, яка впорскує його у вихлопні гази перед SCR-каталізатором. При температурі вихлопу сечовина розкладається на аміак (NH3) і CO2. Аміак реагує з NOx у каталізаторі – на виході замість токсичних оксидів азоту утворюються нейтральний азот N2 і водяна пара.
ЕБУ відстежує ефективність цього процесу через два NOx-датчики – перший до каталізатора (вхідний рівень NOx), другий після (залишковий). Нормальна конверсія при прогрітій системі – понад 80%. Якщо різниця між показниками падає нижче порогу – ЕБУ фіксує несправність.
Чим Euro 5 і Euro 6 відрізняються при несправності SCR
Це важливо розуміти, бо реакція на несправність у них принципово різна.
Euro 5: при фіксації SCR fault ЕБУ застосовує inducement – поступове зниження крутного моменту двигуна (torque derate). Двигун їде, але втрачає тягу. Архітектура Euro 5 простіша, моніторинг менш суворий – часто є час нормально добратись до сервісу.
Euro 6: суворіший режим, прописаний регламентом ЄС 582/2011. При некоригованій несправності SCR система застосовує прогресивне зниження потужності, а в критичних випадках – обмеження швидкості до 20 км/год (creep mode). Деякі виробники (Mercedes, MAN) при певних кодах активують блокування запуску після вимкнення двигуна. Euro 6 не дає просто “поїздити з помилкою” – система змушує усувати причину.
Тому при роботі з Euro 6 важливо розуміти: не кожна помилка SCR одразу блокує машину, але ігнорування неминуче призводить до жорстких обмежень.
Типові коди помилок SCR і що вони означають
| Код | Значення | На що вказує |
|---|---|---|
| P20EE | SCR NOx Catalyst Efficiency Below Threshold | Каталізатор не конвертує достатньо NOx. Вторинний код – треба дивитись всі DTC разом |
| P204F | Reductant System Performance | AdBlue не дозується правильно. Часто вказує на форсунку або насос |
| P20E8 | Reductant Injection – Low Flow | Низький тиск або витік у системі AdBlue |
| P2047-P204B | Reductant Injector Circuit | Електрична несправність у колі форсунки |
Критично важливо: P20EE рідко буває єдиним кодом. Якщо P20EE стоїть разом з P204F – причина, скоріше за все, у дозуванні (форсунка, насос, якість AdBlue), а не в самому каталізаторі. Якщо P20EE стоїть разом з кодами NOx-датчика – причина може бути у датчику, а не в ефективності каталізатора взагалі. Діагностика одного P20EE без урахування супутніх кодів – найпростіший шлях до хибного діагнозу і заміни каталізатора за 2000+ доларів там, де проблема в датчику за 300.
Причини помилки SCR - від найпростішої до складнішої
1. Неякісний або забруднений AdBlue
Найпростіша причина і перше що треба перевірити. AdBlue за ISO 22241 містить рівно 32,5% сечовини у демінералізованій воді. Відхилення в будь-який бік псує роботу системи: занадто висока концентрація (>33,2%) – кристалізація і пошкодження форсунки, занадто низька (<31,8%) - недостатня конверсія NOx і P20EE. Потрапляння мінеральних солей або сторонніх речовин - незворотне пошкодження каталізатора.
Симптом: P20EE з’явився після заправки AdBlue. Рішення: злити, заправити сертифікованим реагентом ISO 22241, скинути адаптації.
2. Кристалізація у форсунці або трубопроводі
Сечовина при контакті з повітрям і при термічних перепадах утворює кристалічний осад. Найвразливіші місця – форсунка впорскування і ділянка трубопроводу безпосередньо поруч з нею. Кристали порушують геометрію розпилення або повністю блокують форсунку – каталізатор не отримує потрібної дози AdBlue.
Симптом: помилка виникає після коротких поїздок і холодного старту, зникає після прогріву (кристали частково розчиняються), повертається знову. Докладніше про механізм кристалізації – у статті «Чому кристалізується AdBlue і як це виправити».
3. Несправний NOx-датчик
За різними оцінками, до 40% випадків коду P20EE спричинені несправним NOx-датчиком, а не реальною проблемою з каталізатором або реагентом. Датчик може давати хибно завищені показники після каталізатора – і ЕБУ бачить “низьку ефективність” там, де її немає.
Діагностика: порівняти живі дані обох датчиків при прогрітому двигуні на сталому навантаженні (наприклад, 60-80 км/год рівна дорога). Якщо датчик до каталізатора показує нормально, а датчик після – аномально високі значення NOx при нормальній подачі AdBlue, причина скоріше у самому датчику. Підтвердити можна активним тестом через сканер.
4. Несправна форсунка впорскування AdBlue
Форсунка може бути заблокована кристалами (дивись пункт 2), зношена (неправильне розпилення через знос сопла) або мати електричну несправність. У всіх випадках – неправильна або нульова подача AdBlue, і P20EE неминучий. При електричній несправності форсунки будуть і відповідні коди кола (P2047-P204B).
5. Несправний насос подачі AdBlue
Насос може не створювати потрібного тиску через знос або потрапляння кристалів у насосну частину. Симптом: P20E8 (низький тиск) і P204F разом. Перевірити тиск у системі через сканер – живі дані покажуть фактичний тиск порівняно з командованим.
6. Деградований каталізатор SCR
При великих пробігах (зазвичай 600 000+ км) активний шар каталізатора поступово зношується. Прискорює деградацію потрапляння моторної оливи або охолоджуючої рідини у вихлопні гази (несправний турбокомпресор, пошкоджена прокладка ГБЦ), а також використання AdBlue з мінеральними домішками. Деградований каталізатор не відновлюється – тільки заміна. Але ставити цей діагноз треба останнім, після виключення всіх інших причин.
Правильна послідовність діагностики
Помилка при роботі з SCR – починати діагностику зі скидання коду або одразу з перевірки каталізатора. Правильна послідовність інша.
Крок 1. Зчитати всі коди – не тільки P20EE. Зафіксувати всі активні і збережені DTC. Подивитись дані freeze frame: при яких умовах з’явився код (температура, оберти, навантаження, пробіг від останнього скидання). Хронологія появи кодів – важлива підказка.
Крок 2. Перевірити живі дані. Тиск у системі AdBlue (факт vs команда), показники обох NOx-датчиків (вхідний і вихідний), температура вихлопу перед каталізатором, витрата AdBlue. Аналіз живих даних на прогрітому двигуні під навантаженням дає картину, яку статичний код не показує.
Крок 3. Перевірити AdBlue. Якість реагенту, рівень у баку, чи не було заправки сумнівним реагентом перед появою коду.
Крок 4. Визначити першопричину. Виходячи з комбінації кодів і живих даних: якість AdBlue – форсунка/кристалізація – датчик NOx – насос – каталізатор. Саме в такому порядку – від дешевого до дорогого.
Крок 5. Усунути причину і перевірити. Після усунення – скинути коди, виконати тест-заїзд в умовах, за яких помилка проявлялась. Якщо код не повернувся після 1-2 повних їздових циклів – проблему вирішено.
Для вантажних автомобілів (Mercedes, MAN, Scania, Volvo, DAF, Iveco) повноцінна діагностика SCR потребує спеціалізованого сканера, який підтримує живі дані і активні тести для комерційного транспорту. Jaltest CV покриває всі ці функції – зчитування і розшифровка кодів, живі параметри системи AdBlue/SCR, тести форсунки і насоса, калібрування датчиків.
Коли потрібна промивка системи AdBlue
Якщо діагностика підтвердила кристалізацію у форсунці, дозуючому модулі або трубопроводі, перед заміною деталей варто спробувати очищення. AdBlue/DEF Cleaning Kit від Jaltest промиває систему спеціальним реагентом під тиском без демонтажу дозуючого модуля. Видаляє кристалічні відкладення, відновлює нормальну геометрію розпилення форсунки. Ефективний саме при кристалізації – при механічному зносі або електричних несправностях промивка не допоможе.
Висновок
FAQ - Поширені запитання
Що означає помилка SCR на вантажівці?
Це сигнал ЕБУ про те, що система нейтралізації NOx (оксидів азоту) працює нижче допустимої ефективності. ЕБУ порівнює показники двох NOx-датчиків до і після каталізатора – якщо конверсія недостатня, фіксується несправність. Причин може бути кілька: від неякісного AdBlue до зношеного каталізатора.
Чи можна їхати з помилкою SCR?
Залежить від стандарту. Euro 5 – зазвичай можна доїхати до сервісу: двигун втрачає тягу через torque derate, але їде. Euro 6 – ризикованіше: при некоригованій несправності система може обмежити швидкість до 20 км/год або заблокувати запуск після вимкнення. Відкладати діагностику не варто в жодному випадку.
Чому код P20EE повертається після скидання?
Тому що скидання коду не усуває причину. ЕБУ перевіряє ефективність каталізатора в кожному їздовому циклі – якщо реальна проблема залишилась, код повернеться, зазвичай протягом першої ж поїздки або після прогріву системи.
P20EE завжди означає несправний каталізатор?
Ні. P20EE – вторинний код, який означає тільки те, що конверсія NOx нижче порогу. Причиною можуть бути неякісний AdBlue, несправний NOx-датчик (до 40% випадків), кристалізація у форсунці або проблема з дозуванням. Каталізатор – одна з можливих причин, і далеко не найчастіша. Правильна діагностика – аналіз всіх кодів і живих даних, а не одразу заміна каталізатора.
Чи допоможе промивка системи AdBlue при помилці SCR?
Якщо причина – кристалізація у форсунці або трубопроводі – так, промивка може повністю вирішити проблему. Якщо причина в несправному NOx-датчику, зношеному насосі або деградованому каталізаторі – промивка не допоможе і потрібна заміна несправного компонента.
Який сканер потрібен для діагностики SCR на вантажівці?
Звичайний OBD-адаптер зчитає код, але не покаже живі дані системи AdBlue/SCR – тиск, витрату, показники обох NOx-датчиків в реальному часі. Для повноцінної діагностики потрібен спеціалізований сканер для комерційного транспорту з підтримкою активних тестів – наприклад, Jaltest CV.
