ADAS: що це і чому після ремонту підвіски або заміни лобового скла потрібне калібрування
Коротко: ADAS (Advanced Driver Assistance Systems) – системи допомоги водію: попередження про зіткнення, утримання смуги руху, адаптивний круїз-контроль. Вони працюють на основі камер, радарів і датчиків, розташованих на лобовому склі, бампері, дзеркалах. Будь-яке втручання яке змінює положення цих компонентів або геометрію кузова – заміна лобового скла, ремонт підвіски, розвал-сходження, кузовний ремонт після ДТП – вимагає повторного калібрування. Без калібрування система може працювати з похибкою і давати невірні спрацювання або взагалі не спрацьовувати вчасно. Існує два типи калібрування – статичне (в боксі зі спеціальними мішенями) і динамічне (тестова поїздка) – і для багатьох випадків потрібні обидва.
Все більше вантажівок, автобусів і легкого комерційного транспорту оснащені системами допомоги водію. Після звичайного ремонту – заміни лобового скла, роботи з підвіскою, розвал-сходження – ці системи можуть почати працювати неправильно, і зовні це часто непомітно. Ця стаття пояснює що таке ADAS, чому калібрування критично важливе саме для комерційного транспорту і коли воно обов’язкове.
Що таке ADAS
ADAS (Advanced Driver Assistance Systems) – комплекс систем допомоги водію які використовують камери, радари, лідари і ультразвукові датчики для моніторингу дороги і реагування на потенційно небезпечні ситуації. До типових функцій належать:
- Попередження про зіткнення (Forward Collision Warning) і автоматичне екстрене гальмування (AEB)
- Утримання і попередження про виїзд зі смуги руху (Lane Departure Warning / Lane Keeping Assist)
- Адаптивний круїз-контроль (Adaptive Cruise Control)
- Розпізнавання дорожніх знаків
- Контроль сліпих зон
Для вантажівок і автобусів ці системи мають особливе значення – велика маса і довший гальмівний шлях роблять своєчасне попередження критичним фактором безпеки, а не просто зручністю.
З чого складається система і чому положення компонентів критичне

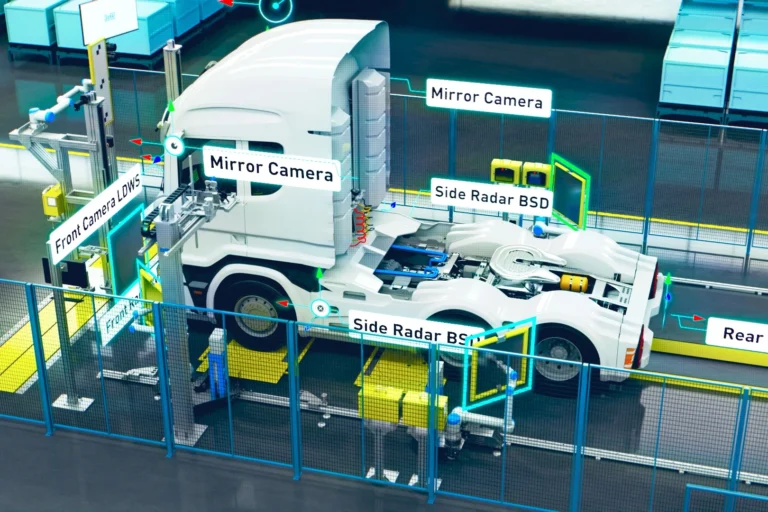

ADAS будується на сенсорах які повинні точно “знати” де саме вони розташовані відносно кузова і дороги:
- Камера на лобовому склі – зазвичай в районі дзеркала заднього виду, відповідає за розпізнавання смуг, знаків, дистанції до перешкод
- Радар на бампері або решітці – вимірює дистанцію і швидкість зближення з об’єктами попереду
- Датчики на бортах і дзеркалах – контроль сліпих зон і бічного простору
Кожен сенсор відкалібрований на заводі під точний кут і положення відносно поздовжньої осі транспортного засобу. Система “вважає” що дивиться прямо вперед з конкретної точки. Якщо ця точка або кут зміщується навіть на кілька міліметрів чи градусів – система починає невірно інтерпретувати відстань до об’єктів і положення смуги руху.
Чому звичайний ремонт зміщує калібрування
Це ключовий момент який часто не усвідомлюють навіть у сервісах: ADAS-калібрування потрібне не тільки після ДТП, а й після звичайних ремонтних робіт.
Заміна лобового скла. Найпоширеніша причина. Камера кріпиться безпосередньо на склі або в районі кронштейна на ньому. Нове скло, навіть оригінальне, встановлюється з іншим мікроскопічним нахилом і позицією – для системи це означає що “точка відліку” камери змістилась.
Ремонт або заміна підвіски. Зміна дорожнього просвіту, кута нахилу кузова відносно дороги безпосередньо впливає на те, куди фактично “дивиться” камера і радар. Навіть невелика зміна висоти передньої частини після ремонту підвіски змінює геометрію огляду сенсорів.
Розвал-сходження. Регулювання кутів установки коліс змінює взаємне положення кузова і дорожнього полотна – фактор який безпосередньо впливає на точність роботи камери і радара, навіть якщо самі сенсори фізично не чіпали.
Заміна або зняття бампера. Радар зазвичай кріпиться на кронштейні за бампером або решіткою. Демонтаж і повторна установка – навіть без пошкоджень – можуть змінити кут нахилу радара на градуси, непомітні візуально, але критичні для роботи системи.
Заміна або зняття самого сенсора. Найочевидніший випадок – новий компонент завжди вимагає повного калібрування з нуля.
Кузовний ремонт після ДТП. Навіть незначний удар може змістити кронштейн камери або радара на частки міліметра – достатньо щоб система почала давати помилкові показання.
Статичне і динамічне калібрування: у чому різниця
Залежно від виробника і типу системи, потрібне один з двох типів калібрування, або обидва одразу.

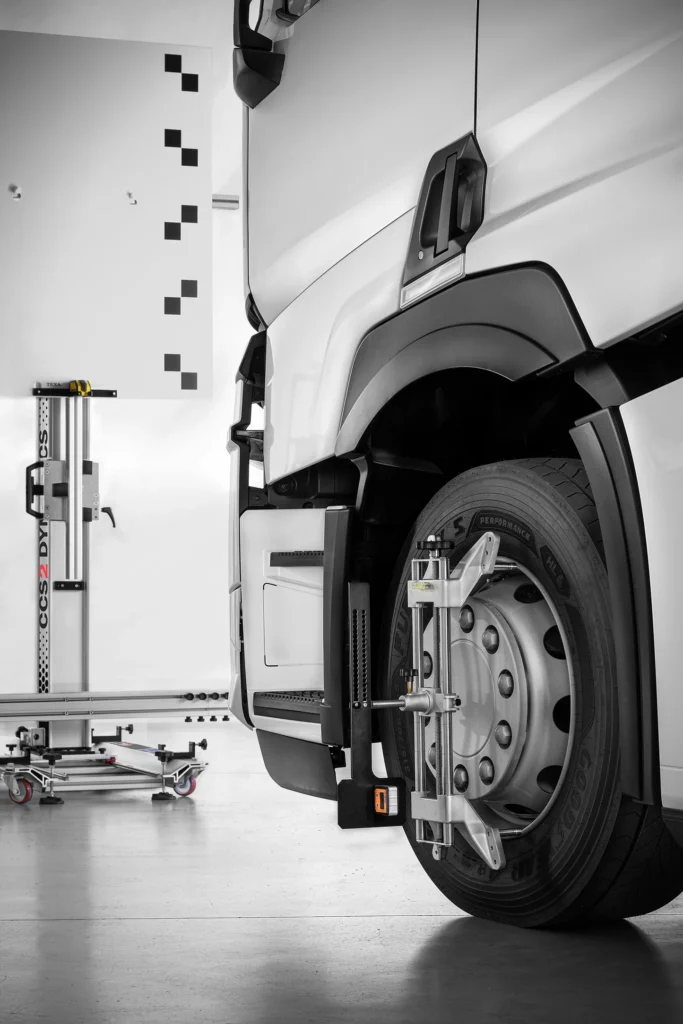

Статичне калібрування виконується у боксі з нерухомим транспортним засобом. Навколо машини на точно виміряних відстанях і кутах розставляються спеціальні мішені (target boards) – камера і радар “бачать” ці мішені і на основі відомих еталонних координат перераховують своє реальне положення. Процес вимагає ідеально рівної підлоги, точного вимірювання відстаней і спеціалізованого обладнання – без цього результат буде неточним.
Динамічне калібрування виконується під час контрольованої тестової поїздки за визначеним маршрутом (зазвичай з чіткою розміткою смуг, певною швидкістю і тривалістю). Система самостійно донавчається на основі реальних дорожніх даних – положення ліній розмітки, рух інших транспортних засобів.
Комбіноване калібрування. Багато сучасних систем з кількома сенсорами вимагають спочатку статичного калібрування в боксі, а потім підтвердження динамічним тестом на дорозі. Пропуск одного з етапів залишає систему неповністю відкаліброваною навіть якщо зовні вона “працює”.
Який саме тип потрібен – визначається виробником техніки і конкретною системою, а не довільним вибором сервісу. Спроба замінити статичне калібрування тільки динамічним (просто “проїхатись і подивитись чи працює”) у випадках де виробник вимагає статичне – не дає гарантованого результату, навіть якщо система суб’єктивно здається справною.
Чому "виглядає що працює" не означає що відкалібровано правильно
Це найнебезпечніша пастка в темі ADAS. Система з незначною похибкою калібрування продовжує функціонувати – попереджає про смуги, гальмує при наближенні до перешкод. Проблема в точності і моменті спрацювання: похибка в кілька градусів кута камери на дистанції в десятки метрів переростає в помітне зміщення точки виявлення об’єкта. Для легкового авто це може означати запізніле попередження. Для вантажівки з гальмівним шляхом у кілька разів довшим – різниця в частки секунди спрацювання системи має набагато більшу ціну.
Некалібрована або неточно відкалібрована система – це не “система яка не працює”, а система яка створює хибне відчуття захищеності, реагуючи із затримкою або похибкою саме тоді, коли точність критична.
Чому калібрування комерційного транспорту складніше легкового
Вантажівки, автобуси і легкий комерційний транспорт мають кілька особливостей які роблять калібрування ADAS складнішим завданням ніж на легковому авто:
- Більша різноманітність кузовів і компоновок – тягач з причепом, самоскид, автобус, мікроавтобус мають різне розташування сенсорів і різні вимоги виробника до процедури
- Ширший діапазон висоти і габаритів – обладнання для калібрування повинне коректно працювати з різною висотою кабіни і різною довжиною бази
- Комерційна експлуатація – вантажівки і автобуси проходять регулярні ремонти підвіски, шин і кузова частіше за легкові авто через інтенсивність використання, а отже частіше потребують повторного калібрування
- Більше типів охоплюваної техніки – різні виробники (MAN, Scania, Volvo, DAF, Mercedes, Iveco) використовують власні специфікації ADAS, і універсальне обладнання повинне покривати їх усі
Для роботи з цим сегментом потрібне спеціалізоване обладнання, розроблене саме під комерційний транспорт, а не адаптоване з легкового сегменту.
Jaltest ADAS: калібрування для комерційного транспорту
Jaltest ADAS – обладнання від Cojali, розроблене спеціально для калібрування систем допомоги водію на вантажівках, автобусах і легкому комерційному транспорті. Портативна конструкція дозволяє виконувати як статичне калібрування з мішенями і точними метричними вимірюваннями, так і динамічне.
Ключова перевага для СТО і автопарків – інтеграція з діагностичною платформою Jaltest: підключення до транспортного засобу, сканування систем і виконання калібрування відбуваються в єдиному робочому процесі, без перемикання між різними інструментами різних виробників.
Детальніше про обладнання і комплектацію – на сторінці Jaltest ADAS. Якщо в сервісі вже є Jaltest CV для діагностики – ADAS-обладнання логічно доповнює наявний робочий процес, а не замінює його.
Що це означає для СТО і автопарків практично
Для СТО. Кожна заміна лобового скла, ремонт підвіски або розвал-сходження на техніці з ADAS – це не завершена робота без перевірки калібрування. Пропуск цього етапу означає що клієнт їде з технічно несправною системою безпеки, навіть якщо про це ніхто не повідомив.
Для автопарків. Регулярне технічне обслуговування і планові ремонти техніки з ADAS повинні включати перевірку і за потреби повторне калібрування як стандартний пункт процедури, а не опційну додаткову послугу.
Для консультації по підбору обладнання під ваш тип техніки і парку – зв’яжіться з нами.
Висновок
ADAS-калібрування – не окрема “додаткова послуга”, а обов’язковий завершальний етап цілого ряду звичайних ремонтних робіт: заміни лобового скла, ремонту підвіски, розвал-сходження, кузовного ремонту. Система яка виглядає працездатною після ремонту без калібрування може насправді давати неточні показання саме в момент коли точність критично важлива.
Для комерційного транспорту – вантажівок, автобусів, легкого комерційного – це питання ще важливіше через масу техніки і довший гальмівний шлях. Спеціалізоване обладнання типу Jaltest ADAS дозволяє виконувати обидва типи калібрування (статичне і динамічне) в єдиному робочому процесі з діагностикою.
FAQ - Поширені запитання
Що таке ADAS калібрування простими словами?
Це процедура точного налаштування положення камер, радарів і датчиків систем допомоги водію відповідно до заводських координат. Калібрування потрібне щоразу коли щось змінює фізичне положення цих компонентів відносно кузова – навіть на частки міліметра чи градуса.
Чи потрібне калібрування ADAS після звичайного розвал-сходження?
У більшості випадків так. Розвал-сходження змінює взаємне положення кузова і дорожнього полотна, що безпосередньо впливає на точність роботи камери і радара навіть якщо самі сенсори фізично не торкались. Конкретна вимога залежить від виробника і моделі техніки.
Чим статичне калібрування відрізняється від динамічного?
Статичне виконується у боксі з нерухомою технікою і спеціальними мішенями розставленими на точно виміряних відстанях. Динамічне – під час контрольованої тестової поїздки, де система донавчається на реальних дорожніх даних. Багато систем вимагають обидва типи послідовно.
Чи можна визначити на око що калібрування збите?
Ні. Система з похибкою калібрування продовжує виглядати функціональною – попереджає, гальмує, реагує. Проблема саме в точності і моменті спрацювання, які на око не оцінити. Єдиний надійний спосіб перевірити – виконати процедуру калібрування спеціалізованим обладнанням.
Чи призначений Jaltest ADAS для легкових авто?
Jaltest ADAS розроблений компанією Cojali спеціально для комерційного транспорту – вантажівок, автобусів і легкого комерційного транспорту. Це відрізняє його від типового обладнання для легкових СТО і робить релевантним саме для сервісів і автопарків що працюють з важкою і комерційною технікою.
Що станеться якщо пропустити калібрування після ремонту?
Транспортний засіб продовжить рухатись з системою допомоги водію яка технічно не відповідає заводським специфікаціям точності. Система може попереджати із затримкою, невірно оцінювати дистанцію до перешкод або взагалі не активуватись у критичний момент – при цьому водій і далі покладається на неї як на справну.
